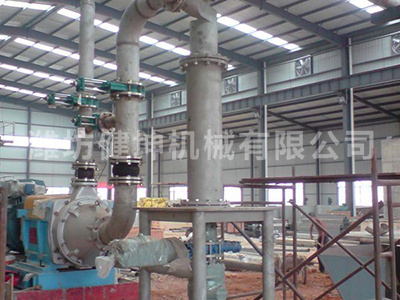

高濃除渣器
ZGC系列高濃除渣器為健坤機械結合國內外先進技術的基礎上開發研制而成的第四代高濃重質除渣器,有效克服了前三代錐體耐磨性差的缺點??梢栽? 1-6.0%的濃度下有效去除各類漿科中的碎石,玻璃塊 沙礫 銷釘、螺栓、訂書針、金屬薄片等重雜質 。獨特的結構設計使其能夠處理的最大濃度高達6%
2、ZGC高濃重質除渣器原理:
該除渣器應用自由渦流原理,漿料從切線方向以特定的角度向下進入除渣器漿流沿內壁以螺旋線方式向排渣口方向移動時產生離心作用。漿料中的雜質如碎石,金屬塊等在離心力的作用下拋向內壁,并向下從下錐口排入沉渣室。在沉渣室中,漿料得到進一步清洗,纖維得到回收,廢渣就沉積在排渣室的底部。良漿以螺旋向上,從除渣器頂部導流管中排出。
錐筒部分由外部的鋼制殼體和內部的陶瓷或耐磨不銹鋼材質的上下兩個錐體組成,上錐體為離心除渣區,在上錐體分離的粗渣流入下錐體.逐漸減速并得到清洗、粗渣沉入沉渣室,纖維返回漿流之中,因此纖維流失很低 整個除渣器也不會出現堵塞現象。
3、ZGC高濃重質除渣器特點
1、 無與倫比的系統靈活性
每臺除渣器整體可分為4~5部分,便于維護。立式結構,減少占地面積。
2、 耐磨錐體
ZGC高濃除渣器內部錐體采用高耐磨特殊陶瓷材質確保除渣器的長時間使用。
3、 高凈化效率
ZGC高濃除渣器具有全新設計的進漿頂部,一個很長的錐形區和重雜質排渣室,使?jié){料在除渣器中停留時間長,專業設計的進出漿口,完美的離心凈化技術,最大限度提高其凈化效率。
4、無纖維流失
ZGC高濃除渣器中沒有轉動部件,沒有連續的渣流,因而不會造成纖維流失。
ZGC系列高濃除渣器有自動排渣和手動排渣兩種形式,其無堵塞的特點,可使其在無人看管情況下連續運作。
4、應用范圍:
?用在盤磨之前,保護盤磨不受硬物損壞
?用在盤磨之后,防止破碎的盤磨損壞后續設備
?用在損紙系統中,保護疏解設備
?用在噴放鍋之后,除去石塊和金屬快
?用在篩選之前,除去漿料中可能存在的沙礫
?用在任何有沙礫的地方
5、性能:
?采用先進的離心凈化技術,效率高,確保成漿潔凈度
?低壓力降,減少系統動力消耗
四、材質及配套設施說明
1、進料頭為耐磨不銹鋼
2、殼體及支架為碳鋼
3、內襯雙錐耐磨陶瓷
4、配用氣動閘板閥
五、主要技術參數:
1、進漿流量:500-12000L/min
2、進漿濃度:1-6%
3、進漿壓力:0.15-0.35Mpa
4、出漿壓力:0.1-0.3 Mpa
5、壓力降: 50-150KPa
6、沖洗水壓力:進漿壓力+0.02 Mpa
