MS型壓力式弧形篩
MS型弧形篩(微篩)是引進國外新技術而研發新一代纖維回收設備,該設備無轉動及振動部件, 不需動力傳動,操作簡單可靠??蓮V泛用于造紙工業中的白水過濾、纖維回收、紙漿濃縮(與壓力篩良漿出口對接來提高漿的濃度)、廢紙脫墨凈洗等固液分離系統,以及紡織印染、食品、釀造制糖等行業生產工藝中的篩濾設備。是一種用途廣泛,高效、節能型水處理設備。
MS型弧形篩是利用外接泵送流體物料高速流入弧面篩網,依靠水流的離心力和重力,在與篩柵作相對剪切運動時,分離固形物和液體,達到篩濾的目的。同時,網上聚集的固形物,借助液流滾動下來,液體不斷地水力沖刷篩柵,使其起到自凈作用,從而完成篩網連續自凈和固形物不斷收集的全過程。自動清洗水裝置可以自動高壓清洗篩板,免除篩板堵塞的可能,整體不銹鋼結構,環境適用性極強,免除腐蝕可能。
工作原理
壓力弧形篩采用壓力噴射上料結構設計,液體物料通過唇板開度可調的進料箱以切線方向噴射到弧形篩板上,噴射力推動物料通過弧形篩板的表面,依靠物料的噴射力和重力作用使液體和細小顆粒物通過篩板的縫隙,匯集到濾液出口;不能通過篩縫的固形物顆粒被篩板阻隔并沿著料流的方向流動到出料口而實現固液分離。

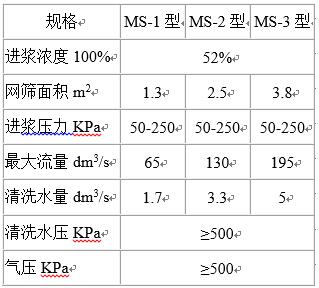

設備參數
性能特點
★ 不銹鋼條縫式篩板:
根據不同的應用情況篩縫寬度在1000-250微米之間選擇;
★ 加強式機殼,設有前后蓋門,法蘭連接的濾液出口和排料口;進料箱,帶法蘭連接的進料口,噴料唇板開度可調;壓力式進料和柵條式弧形篩板確保較高的過濾能力;
★ 用于噴料唇板開度調節和唇口沖刷的氣動裝置:避免進料箱唇口處固形物淤積,可定期地將唇板瞬時開啟,以將唇口處的堆積物沖刷掉;
★ 用于清洗篩板的擺動式高壓噴水管,間歇沖洗篩板,保持篩縫暢通和清潔;
★ 氣動控制箱:篩板沖洗和進料箱唇口沖刷均由氣動裝置自動地執行。
特別設計

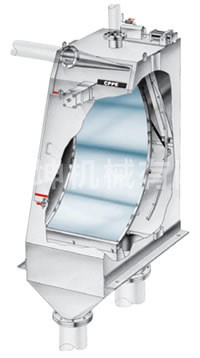

設備結構
本設備由下述部件:殼體、弧形網、上漿箱、清洗水管、自動擺動裝置、堰板開度調節機構、高壓噴嘴等組成。
